Descargar Resistencia de Materiales Pytel & Singer PDF

Publicado el por

Resistencia de materiales de Andrew Pytel y Ferdinand L. Singer permite estudiar cómo las condiciones de apoyo cambian la respuesta de un elemento. Esta guía utiliza un ejemplo propio de calentamiento para comparar dos situaciones: una barra que puede dilatarse y otra cuya longitud permanece restringida.

Portada o ilustración de Resistencia de materiales de Pytel y Singer
AutoresAndrew Pytel y Ferdinand L. Singer
Referencia bibliográficaCuarta edición en español, Harla, registrada en el catálogo de la Universidad Nacional del Altiplano.

La temperatura produce deformación, pero no siempre esfuerzo

Un cambio uniforme de temperatura genera una deformación térmica libre εₜ = αΔT, donde α es el coeficiente de dilatación lineal. Si la barra puede alargarse sin restricción axial, el modelo ideal no necesita generar una fuerza axial para acomodar ese cambio.

Cuando los apoyos impiden la deformación total, aparece una deformación mecánica que compensa la térmica. La compatibilidad describe esa restricción; la relación del material permite obtener el esfuerzo. No basta con aplicar equilibrio sin considerar el movimiento permitido.

Ejemplo propio: dilatación libre

Una barra de longitud L = 2 m tiene α = 12 × 10⁻⁶ °C⁻¹ y experimenta un incremento uniforme ΔT = 40 °C. Adoptamos propiedades constantes y despreciamos gradientes de temperatura.

ΔL = αΔTL = 12 × 10⁻⁶ × 40 × 2 = 0,00096 m = 0,96 mm

Este resultado representa el alargamiento libre. Si un extremo está fijo y el otro puede deslizar axialmente, la barra puede acomodarlo dentro de este modelo, sin un esfuerzo térmico axial por restricción.

La misma barra totalmente restringida

Supón ahora apoyos axialmente rígidos que impiden todo cambio de longitud y un material elástico lineal con E = 200 000 MPa. Con tracción positiva, la compatibilidad exige εₘ + εₜ = 0.

σ/E + αΔT = 0
σ = −EαΔT = −200 000 × 12 × 10⁻⁶ × 40 = −96 MPa

El signo negativo indica compresión. La sección no aparece porque calculamos esfuerzo; para encontrar la fuerza axial se necesitaría el área: N = σA. Si los apoyos ceden o existe una holgura, esta solución de restricción total deja de describir el sistema.

La validez también requiere que el material permanezca en el rango elástico. Una barra esbelta comprimida puede necesitar además un análisis de estabilidad; el cálculo anterior no lo resuelve.

Cómo usar el texto y practicar

Dibuja las condiciones de apoyo antes y después del cambio de temperatura. Después escribe qué desplazamiento se permite. Este ejercicio de compatibilidad prepara para problemas de barras compuestas y sistemas hiperestáticos.

Puedes comparar esta respuesta con una barra cargada axialmente y un ejemplo de esfuerzo por flexión.

Descarga del material

Descargar Resistencia de Materiales Pytel Singer 4ta EdDescargar solucionario

Recursos de la publicación original

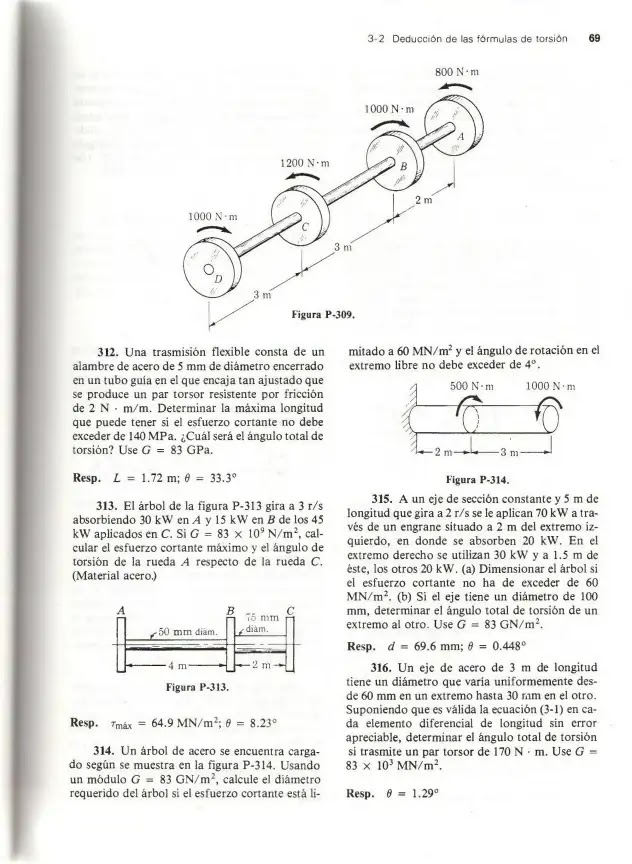

Análisis de ejercicios de Torsión - Resistencia de Materiales Pytel Singer
